Round Трубный стан с совместным использованием прокатных роликов
Машина для производства стальных труб ERW273x12.7 ;ZTFIV;ZTZG
Описание
Трубный стан ERW (Electric Resistance Weld) также называют линией для производства высокочастотных прямошовных труб. Подходящим материалом является горячекатаный или холоднокатаный ленточный рулон, такой как обычная углеродистая сталь и высокопрочная сталь.

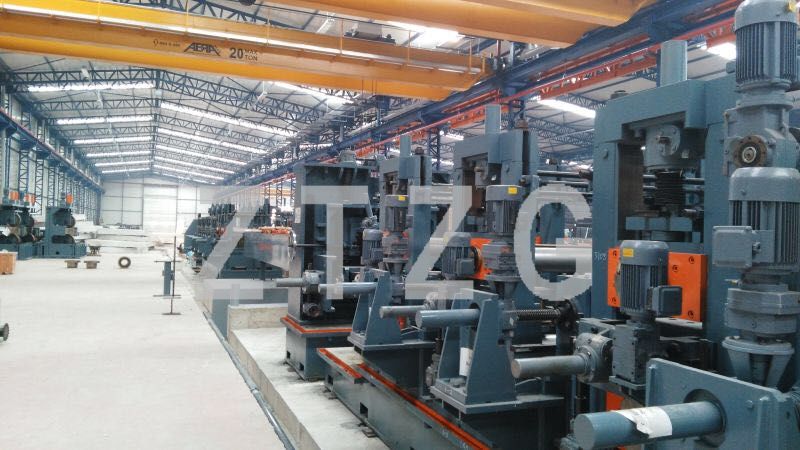

Полосовая сталь разматывается с помощью разматывателя и затем поступает в накопитель полосы после прохождения через машину для отрезания и сварки стальной полосы. Полосовая сталь экструдируется роликами и разделяется на две части: участок грубого формования и участок точного формования. После высокочастотной индукционной сварки и калибровки, получается труба необходимой длины, отрезанная летающей пилой, и, наконец, стальные трубы складываются и упаковываются. Эта линия представляет собой комплексную и полную производственную линию для непрерывной сварки стальных полос в трубы, в основном состоящую из разматывателя, машины для отрезания и сварки полосы, накопителя полосы, формовочной и калибровочной машины, высокоточной сварочной машины, летающей пилы, машины для укладки и упаковки.
Если существуют особые требования к стальным трубам, необходимо добавить испытательное оборудование, такое как гидравлическая испытательная машина, Машина для отжига на промежуточной частоте, ультразвуковой дефектоскоп.
Линия для производства высокочастотных сварных труб в основном используется для непрерывного производства прямошовных сварных труб. Она использует высокочастотную индукционную сварку, которая может производить не только круглые трубы, но и соответствующие квадратные трубы и трубы специальной формы. Высокочастотный сварочный аппарат для сварки труб в основном используется для производства различных железных труб, строительных труб, конструкционных труб, водопроводных труб, нефтяных труб, труб API и так далее.
Технический процесс:
Загрузка рулона → Разматывание → Обрезка и сварка стальной полосы → Спиральный аккумулятор → Формование → Высокочастотная сварка → Удаление внешнего заусенца → Охлаждение → Калибровка → Летающая пила → Приемный стол → Проверка → Упаковка → Хранение

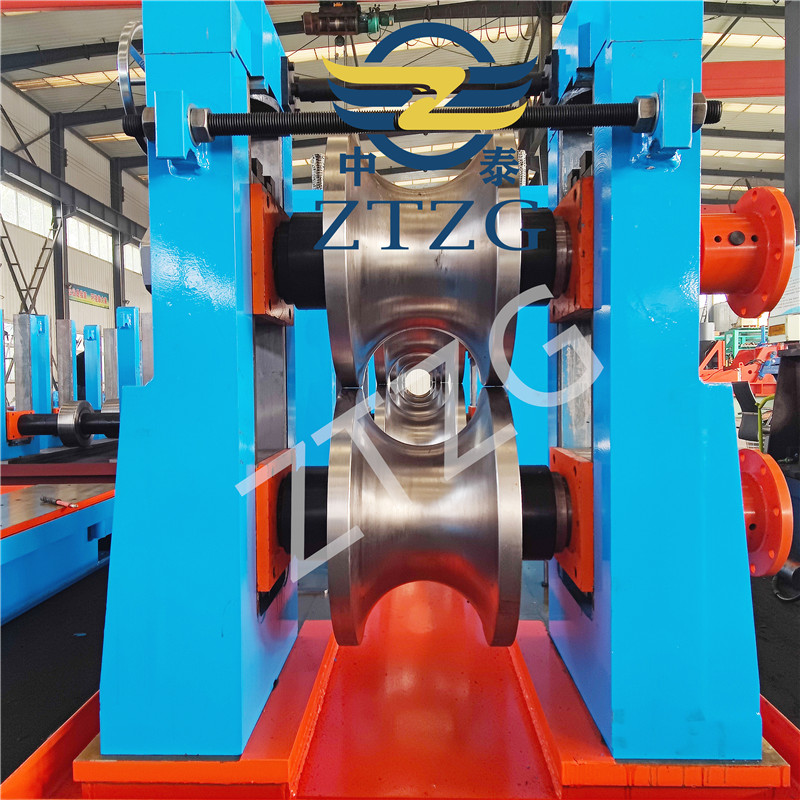

Процесс формования
| Круглая труба |
Технология холодной прокатки |
Хороший дизайн прокатных роликов |
| Технология ZTF формования | Экономия не менее 60% стоимости роликов с помощью электрической регулировки | |
|
Квадратная и прямоугольная труба |
Обычная технология формования труб из круглой на квадратную | Стабильная технология формования |
| Формование труб из круглой на квадратную с Turk-Head | Хорошее качество труб | |
| Технология прямого формования квадрадных труб (DSS) | Один комплект прокатных роликов может производить все трубы с электрическим управлением и автоматической регулировкой |
Основная техническая информация о линии по производству сварных труб
| Продукт и производство | Круглая труба | 114мм-273мм Толщина:3.0мм-10.0мм |
| Квадратная и прямоугольная труба | 90мм×90мм-210мм×210мм | |
| Толщина:3.0мм-8.0мм | ||
| Длина | 6м-12м Допуск по длине: ±3мм | |
| Скорость производства | 20-45 м/мин | |
| Производительность | 40,000 тонн/год | |
| Потребление | Установленная мощность машины | 350 кВт |
| Площадь линии | 120м(длина) ×10м(ширина) | |
| Рабочий | 6-8 рабочих | |
| Сырья | Материал | Q235B(ASTM GR·D,σs 230) |
| Ширина | 280мм-690мм Толщина: 2.0мм-8.0мм | |
| Внутренний диаметр рулона | 570-640мм | |
| Внешний диаметр рулона | Макс 1800 мм | |
| Вес рулона | 15.0 тонн |
Преимущество
Преимущества оборудования：
При производстве круглых труб можно использовать технологию ZTF формования.
При производстве квадратных и прямоугольных труб можно использовать технологию прямого формования квадрадных труб (DSS).
Продукция: строительные конструкционные трубы, трубы для транспортировки жидкостей под низким давлением, трубы для угольных трансмиссионных ремней, трубы для приводных валов, стальные трубы автомобильной балки и другие продукции.
| ЛИНИЯ ПО ПРОИЗВОДСТВУ ТРУБ ERW | |||||
| Модель | Круглая труба mm | Квадратная труба mm | Толщина mm | Скорость работы m/min | |
| ERW20 | Ф8-Ф20 | 6x6-15×15 | 0.3-1.5 | 120 | Читать далее |
| ERW32 | Ф10-Ф32 | 10×10-25×25 | 0.5-2.0 | 120 | Читать далее |
| ERW50 | Ф20-Ф50 | 15×15-40×40 | 0.8-3.0 | 120 | Читать далее |
| ERW76 | Ф32-Ф76 | 25×25-60×60 | 1.2-4.0 | 120 | Читать далее |
| ERW89 | Ф42-Ф89 | 35×35-70×70 | 1.5-4.5 | 110 | Читать далее |
| ERW114 | Ф48-Ф114 | 40×40-90×90 | 1.5-4.5 | 65 | Читать далее |
| ERW140 | Ф60-Ф140 | 50×50-110×110 | 2.0-5.0 | 60 | Читать далее |
| ERW165 | Ф76-Ф165 | 60×60-130×130 | 2.0-6.0 | 50 | Читать далее |
| ERW219 | Ф89-Ф219 | 70×70-170×170 | 2.0-8.0 | 50 | Читать далее |
| ERW273 | Ф114-Ф273 | 90×90-210×210 | 3.0-10.0 | 45 | Читать далее |
| ERW325 | Ф140-Ф325 | 110×110-250×250 | 4.0-12.7 | 40 | Читать далее |
| ERW377 | Ф165-Ф377 | 130×130-280×280 | 4.0-14.0 | 35 | Читать далее |
| ERW406 | Ф219-Ф406 | 170×170-330×330 | 6.0-16.0 | 30 | Читать далее |
| ERW508 | Ф273-Ф508 | 210×210-400×400 | 6.0-18.0 | 25 | Читать далее |
| ERW660 | Ф325-Ф660 | 250×250-500×500 | 6.0-20.0 | 20 | Читать далее |
| ERW720 | Ф355-Ф720 | 300×300-600×600 | 6.0-22.0 | 20 | Читать далее |
| ЛИНИЯ ПО ПРОИЗВОДСТВУ ТРУБ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ | |||||
| Модель | Круглая труба mm | Квадратная труба mm | Толщина mm | Скорость работы m/min | |
| SS25 | Ф6-Ф25 | 5×5-20×20 | 0.2-0.8 | 10 | Читать далее |
| SS32 | Ф6-Ф32 | 5×5-25×25 | 0.2-1.0 | 10 | Читать далее |
| SS51 | Ф9-Ф51 | 7×7-40×40 | 0.2-1.5 | 10 | Читать далее |
| SS64 | Ф12-Ф64 | 10×10-50×50 | 0.3-2.0 | 10 | Читать далее |
| SS76 | Ф25-Ф76 | 20×20-60×60 | 0.3-2.0 | 10 | Читать далее |
| SS114 | Ф38-Ф114 | 30×30-90×90 | 0.4-2.5 | 10 | Читать далее |
| SS168 | Ф76-Ф168 | 60×60-130×130 | 1.0-3.5 | 10 | Читать далее |
| SS219 | Ф114-Ф219 | 90×90-170×170 | 1.0-4.0 | 10 | Читать далее |
| SS325 | Ф219-Ф325 | 170×170-250×250 | 2.0-8.0 | 3 | Читать далее |
| SS426 | Ф219-Ф426 | 170×170-330×330 | 3.0-10.0 | 3 | Читать далее |
| SS508 | Ф273-Ф508 | 210×210-400×400 | 4.0-12.0 | 3 | Читать далее |
| SS862 | Ф508-Ф862 | 400×400-600×600 | 6.0-16.0 | 2 | Читать далее |
